聯動控制臺的小知識
發布時間：202020-04-15 14:53:15
用聯動控制臺的設備在生活中雖然接觸的不少，但是單獨拿出來聯動控制臺很少有人知道它是干什么的，也不了解，下面就單選出一個型號的聯動控制臺進行講解。
聯動控制臺操縱手柄是球形。為避免由于起重機震動和意外碰撞使操縱機構誤動作，該手柄帶有零位自鎖裝置。手柄由上下兩半球組成，只有提握下半球時，才能使手柄離開零位，操動機構。當手柄離開零位時，即可將下半球松開，繼續操作。若經常采用反接制動停車，感到操縱不便時，可將手柄下半球提起再順時針旋轉，讓下半球固定在提起位置，使零位自鎖裝置不起作用。六機構后手柄有下按式的零位自鎖裝置。
機械傳動部份裝在箱體上部的罩內，該傳動機構分為單手柄聯動操縱機構、抓斗雙手柄操縱機構、主付鉤雙手柄操縱機構、單手柄操縱機構以及單手柄水平操縱機構。手柄運動都是用直齒齒輪傳動凸輪軸的。控制器的凸輪軸均為立式布置，傳動部份各支點全部用滾動軸承，以降低功率損耗。
聯動控制臺定位棘輪3毫米厚鋼板沖壓而成的，并經過處理而獲得較高耐磨性。棘輪上沖有六個定位孔，定位螺釘裝入位置不同的孔內，即可決定操縱手柄的檔位數。在左右各六檔的范圍內，檔位數可以任意選擇。定位棘輪彈簧力是可以調整的，這樣就可以根據具體情況，在分檔清楚的前提下，調整棘輪彈簧力使手柄操縱力在許可的范圍內。
凸輪為黑色酚醛注射料，其結構為插入式，這樣不僅保證了裝配位置準確，而且如欲變換觸頭分合程序時，可以方便地取下任意凸輪，不必將整臺產品大拆大卸。
聯動控制臺觸頭組結構分為兩種：10安和25安觸頭組除銀接點直徑不同外，其余結構都是一樣的。60安觸頭組為另一種結構形式。因兩種結構安裝尺寸不同，因此各有不同的安裝支板。其中10安觸頭組可以在銀點下面嵌裝磁鋼，以用于直流控制回路。
箱體用2毫米鋼板制成，四周均可開啟，供配線和維修用，傳動機構和觸頭系統可以一起從箱體內取出。
坐椅底腳不固定，可以任意挪動，坐椅上下可調，左右可轉，靠背可舒適地托墊于人體的腰背部，并可隨人體前后傾斜。腳踏開關為防塵式，內裝LX3~11K行程式開關，用于交流380伏，直流220伏，額定發熱電流為6A。觸頭數為一付常駐機構開，一付常閉，該腳踏開關適用于控制音響裝置。
腳踏開關在配線和維修時，首先按下腳踏開關由側面軸銷，取下踏蓋然后方可卸下螺釘將蓋打開。

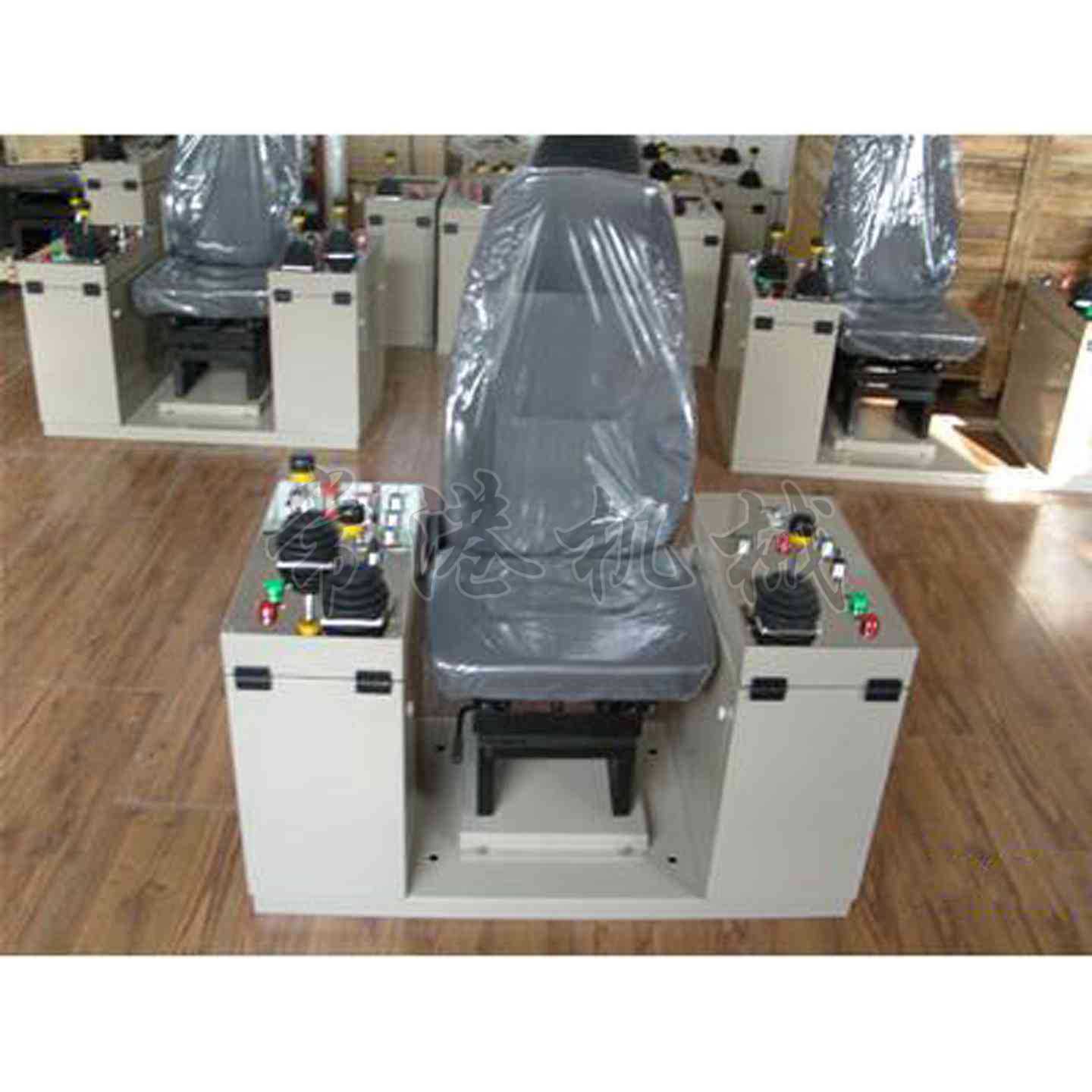

THQ1系列聯動控制臺由保護式的左、右控制箱，活動式座椅和腳踏開關組成。右箱裝有緊急開關，左箱裝有電鎖，起動按鈕和指示燈，或其它元件。聯動臺所用觸頭組共有直流10安、交流10安、25安、60安等四種規格。
